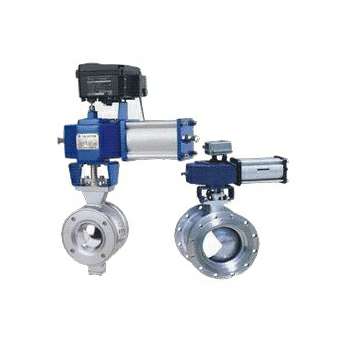

气动V型调节球阀
- 销售：
- 销售：
- 传真：
详情介绍
- 产品介绍
- 服务承诺
- 订货流程
气动V型调节球阀(法兰式、对夹式)是引进国外先进技术制造的一种新型球阀。采用板簧加截的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。
气动V型调节球阀技术参数
阀类 | 传动方式 | 连结形式 | 结构形式 | 密封面 | 公称压力（MPa） | 阀体材料 |
球阀 | 6-气动 | 法兰式 对夹式 | V型固定球 | F-氟塑料 | 1.6 | 按表内阀体 |
公称通径DN(mm) | 15-300 | |||||
材料材料代号 | C | P | R | |||
主 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
密封圈 | 硬质合金 聚四氟乙烯 | |||||
填料 | 聚四氟乙烯 柔性石墨 | |||||
适 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
适用温度 | -28℃～400℃ | -28℃～250℃ | ||||
控制型式 | 双作用/单作用 | |||||
作用型式 | 切断/调节 | |||||
输入信号 | 电信号：0～10mA、-4～10mA 气信号20～100kPa | |||||
回信电压 | AC220V/DC24V | |||||
工作介质 | 净化压缩压气 | |||||
执行器 | 型号 | GT系列、HY系列、AW系列、ZSH系列 | ||||
气源压力 | 0.4～0.7MPa | |||||
气动V型调节球阀 主要外形尺寸
公称通DN(mm) | 尺 寸(mm) | 执行器型号 | ||||||||||
H | H1 | 对夹式 | 法兰式 | |||||||||
D | L | L1 | D | D1 | D2 | P | L | Z-φd | ||||
25 | 320 | 57 | 64 | 50 | 25 | 110 | 85 | 65 | 14 | 102 | 4-14 | 可选配GTD/GTE、 |
40 | 400 | 63 | 82 | 60 | 25 | 145 | 110 | 85 | 16 | 114 | 4-18 | |
50 | 450 | 92 | 100 | 75 | 32 | 160 | 125 | 110 | 16 | 124 | 4-18 | |
65 | 450 | 100 | 120 | 85 | 38 | 180 | 145 | 120 | 18 | 145 | 4-18 | |
80 | 465 | 108 | 131 | 100 | 45 | 195 | 160 | 135 | 20 | 165 | 8-18 | |
100 | 500 | 117 | 158 | 115 | 50 | 215 | 180 | 155 | 20 | 194 | 8-18 | |
125 | 550 | 140 | 180 | 135 | 55 | 245 | 210 | 185 | 22 | 213 | 8-18 | |
150 | 610 | 177 | 216 | 160 | 65 | 280 | 240 | 210 | 24 | 229 | 8-23 | |
200 | 710 | 200 | 268 | 200 | 80 | 335 | 295 | 265 | 26 | 246 | 12-23 | |
250 | 850 | 252 | 326 | 240 | 92 | 405 | 355 | 320 | 30 | 297 | 12-25 | |
300 | 950 | 270 | 460 | 410 | 375 | 30 | 338 | 12-25 | ||||
良好的品质、优良的服务 沙巴官方版网站登录入口-沙巴(中国)为你创造更多价值！
“沙巴官方版网站登录入口-沙巴(中国)”的期望，不断提升服务质量，精益求精，“真诚的服务”是“沙巴官方版网站登录入口-沙巴(中国)”永恒的主题。“沙巴官方版网站登录入口-沙巴(中国)”严格按照IS09001-2000 质量体系认证要求，质量严格把关， 责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。特此我厂做出以下承诺：
产品标准：
产品严格按照中国GB、HG 标准和美国API等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务：
守信合同，保证及时供货，随时保持与客户联系。 对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“沙巴官方版网站登录入口-沙巴(中国)”牌产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、 使用状况、改进意见等方面的反馈， 以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高沙巴官方版网站登录入口-沙巴(中国)的服务质量。
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a、结构长度；
b、连接形式；
c、公称直径、全通径、缩径、管道尺寸；
d、运行介质及温度、压力范围；
e、试验、检验标准及其他要求
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂帐户，其余货款待发货前汇入，以便及时安排发货。
订单流程：
1、客户采购清单传真至，或来电咨询
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3、具体商定：交货期、特殊要求等事宜。
订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
|
|||||
|
|||||
2、本厂可根据客户特定要求配置各类驱动装置。
|
|||||
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
|
|||||
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点，并按总的30%预定金或全额货款及时汇入我厂账户， 其余货款待发货前汇入，以便及时安排发货。
|
售中服务：
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复制的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、“沙巴官方版网站登录入口-沙巴(中国)”产品品质期为自出厂起12个月，实行“三包”服务（包退、包换、保修）。
2、产品在使用中我厂定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，
以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24-36小时（省外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高“沙巴官方版网站登录入口-沙巴(中国)”的服务质量。
